제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | SS304, SS316, SS316L, SS310, 이중 강철 | 메시 구조: | 평직, 능직, 더치 위브, 역더치, 다층 소결 |
|---|---|---|---|
| 여과 정밀도: | 5~5000미크론(공칭, 사용자 정의 가능) | 필터 양식: | 원통형 카트리지, 주름형 요소, 디스크 필터, 콘 필터 |
| 지원 건설: | 천공된 코어, 확장된 금속 지지대, 이중층 강화 | 연결 유형: | 플랜지, 스레드, 용접, DOE, SOE |
| 표면 처리: | 산세 및 패시베이션, 전해연마, 기계연마 | 청소방법: | 역세, 화학적 CIP, 초음파 세척 |
| 강조하다: | 스테인리스 스틸 와이어 메시 필터 카트리지,유체 분리 철망 필터,가스 필터링 스테인리스 스틸 카트리지 |
||

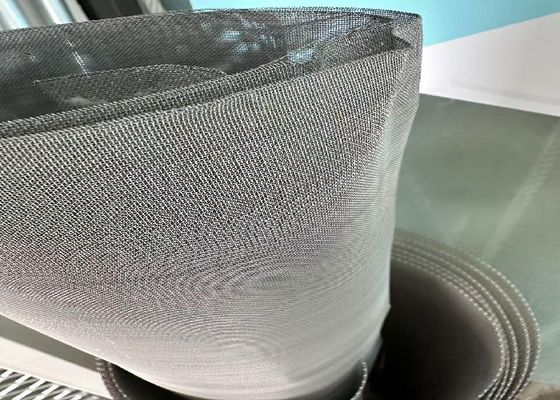

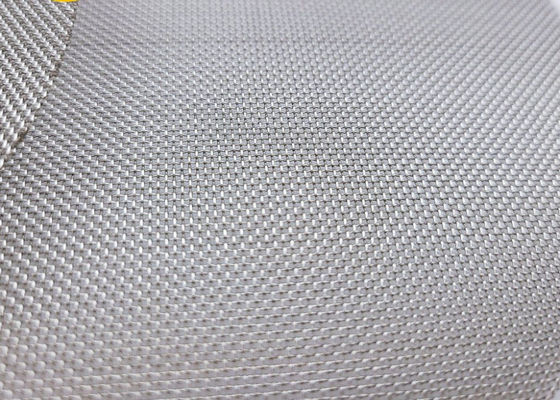

유체 및 가스 분리 시스템용 스테인리스 스틸 와이어 메시 필터 카트리지
제품 소개
스테인레스 스틸 와이어 메시 필터는 스테인레스 스틸 와이어 를 정밀 히 엮거나 제어 된 구멍 으로 용접 함 으로 생산 된 엔지니어링 금속 필터 입니다. 그들은 재사용 가능한,고온 저항성, 액체 및 가스 흐름에 대한 화학적으로 안정적인 필터링 매체. 평면 장, 접착 카트리지, 디스크 또는 용접 된 집합으로 제공됩니다.이 필터는 폴리머 미디어가 고온 프로세스 스트림에서 실패하는 데 널리 사용됩니다., 용매 필터레이션, 증기, 뜨거운 기름, 그리고 공격적인 화학 환경.
제조 및 통합 설명서
직사망 원소 제조: 절단, 가장자리 매어, 프레임에 접착 (접속, 용접 또는 크림). 접착은 접착 기하학에 따라 ~ 3 ∼ 6 × 효과적 영역을 증가시킵니다.
극심한 용도로 용접 또는 합금 된 조립품: 철조 천은 겹쳐지고 합금되거나 높은 차차 압력 및 역류에 견딜 수있는 딱딱한 카트리지를 용접합니다.
지원 구조: 구멍이 뚫린 코어, 스프링-백 간격 및 외부 수건은 붕괴를 방지하고 반류를 허용합니다. 높은 흐름 속도에서 얇은 메시 (<50 μm) 를 사용하는 경우 지원을 지정하십시오.
제품 설명서
| 항목 | 전형적인 범위 | 언급 |
|---|---|---|
| 매시 카운트 | 4 400 마일 | 거친 → 초미세 옵션 |
| 명목 개장 | ~5000μm → <5μm (과정에 따라) | 정확한 열기는 와이어 디아와 넥에 달려 있습니다. |
| 와이어 직경 | 00.05mm ∙ 4.0mm | 강도와 열린 영역에 영향을 미칩니다. |
| 압력 등급 | 진공 100 바 (디자인) | 원소 구조에 따라 달라집니다. |
| 최대 온도 | 1000°C까지 (SS 310) | 물질에 의존하는 |
| 전형적인 형태 | 카트리지, 플레이트 패키지, 디스크, 패널 | 주택 호환성을 지정합니다. |
| 깨끗 한 방법 | 백플러시, 초음파, 화학 CIP | 스테인리스는 공격적인 CIP를 허용합니다. |
작동 원칙
스테인레스 스틸 와이어 메시 필터는 물리적 차단에 의해 액체 또는 기체에서 고체 입자를 분리합니다. 직물 또는 시너지 매체는 안정적이고 반복 가능한 구멍을 형성합니다.표면이나 망층 내에 설계된 오프레라보다 큰 입자가 유지되는 동안 매체가 통과하도록 허용합니다.일회용 섬유 필터 매체와 비교했을 때, 금속 망 요소는 온도 변동, 압력 변동 및 반복적인 청소 주기로도 구조적 무결성을 유지합니다.
구조 설계
애플리케이션 요구 사항에 따라, 와이어 메시는 단일 계층 직물 요소 또는 다층 합금 집합으로 처리 될 수 있습니다.실린더형 및 접힌 설계 효과적 필터링 영역을 크게 증가, 지속적인 작동 하에서 압력 하락을 줄이는 데 도움이 됩니다. 높은 흐름 속도 또는 역 청소를 처리 할 때 변형을 방지하기 위해 내부 구멍 뚫린 튜브 또는 확장 된 금속 지원이 추가됩니다.
적용 범위
이 필터는 일반적으로 화학 처리, 석유 및 가스 파이프 라인, 수압 시스템, 식품 및 음료 처리 라인, 의약품 생산,분말 회수 시스템 및 환경 필터링 장비.
