제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 스틸 304/316, 탄소강, 알루미늄 | 구멍 모양: | 원형, 정사각형, 슬롯, 직사각형, 맞춤형 장식 패턴. |
|---|---|---|---|
| 구멍 직경: | 0.5mm – 25mm(맞춤형) | 판 두께: | 0.3mm – 15mm(프로세스에 따라 다름) |
| 열린 지역: | 5% – 70% | 패턴 레이아웃: | 인라인, 스태거형(60° / 45°), 클러스터형, CAD 정의 |
| 표면 처리: | 아연 도금, 분말 코팅, 양극 산화 처리, 광택 처리 | 전달 포맷: | 전체 시트, 크기에 맞게 절단, 프레임이 포함된 가공 패널 |
| 강조하다: | 공학적 필터레이션용 구멍이 뚫린 철망,음향 천공 와이어 메쉬,건축용 구멍이 뚫린 철망 |
||

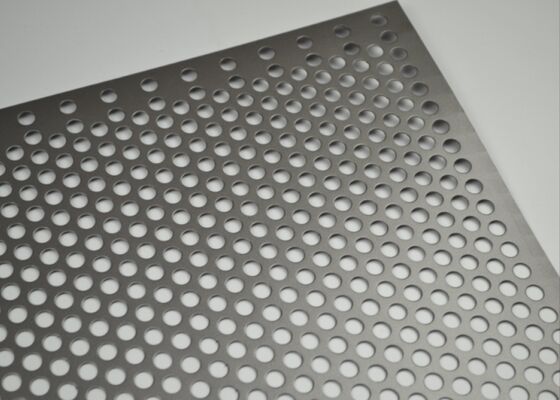

엔지니어링 여과 천공 와이어 메쉬 음향 및 건축
제품 개요

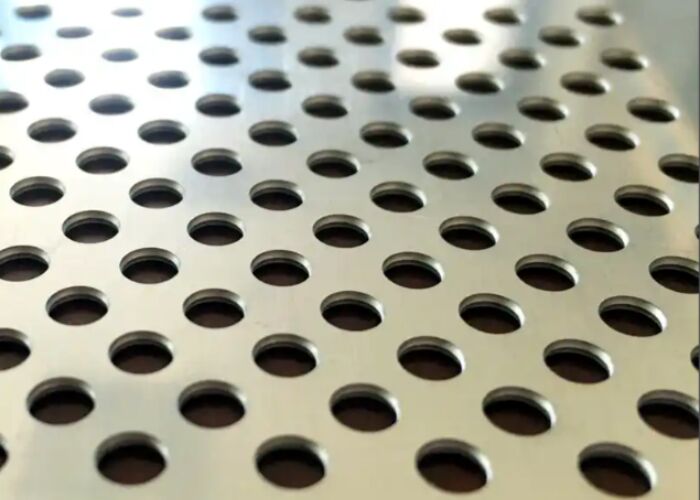

천공 와이어 메쉬는 시트 금속에서 정의된 영역을 제거하여 규칙적인 개구부를 형성함으로써 만들어진 고도로 제어 가능한 엔지니어링 제품입니다. 구멍 형상, 피치 및 판 두께를 선택하여 설계자는 구조적 강성을 유지하면서 기류, 압력 강하, 여과 유지, 음향 확산, 빛 투과율 및 시각적 불투명도를 정밀하게 조정할 수 있습니다. 이 제품 라인은 HVAC 여과 프레임, 음향 배플, 장비 가드, 장식용 파사드 및 산업용 스크리닝을 대상으로 합니다. 다음 사양 세트 및 데이터 예시는 엔지니어링 선택 및 조달을 지원하기 위해 제공됩니다.
제조, 공차 및 가장자리 조건
천공은 배치 크기, 구멍 복잡성 및 판 두께에 따라 기계적 펀칭 또는 CNC 레이저/워터젯 절단으로 실행됩니다. 일반적인 생산 관리에는 버를 최소화하기 위한 공구 간극 최적화, 두꺼운 판을 위한 프로그레시브 다이 스테이징, 재료 수율을 최대화하기 위한 네스팅 전략이 포함됩니다. 주요 공차 고려 사항: 구멍 직경 공차(일반적으로 ±0.05–0.2mm), 구멍 중심 간 공차(±0.1–0.5mm), 천공 후 판 평탄도(1m당 mm로 지정). 굽힘 또는 용접할 패널의 경우 최소 비천공 여백(일반적으로 10–20mm)을 확보해야 합니다. 제조업체는 설치를 단순화하기 위해 사전 성형된 플랜지 또는 프레임 패널을 제공할 수 있습니다.
기술 데이터 표
| 매개변수 | 일반적인 범위 | 비고 |
|---|---|---|
| 재료 | SS 304 / 316, 탄소강, Al 3003 | 부식 및 강도 요구 사항에 따라 선택 |
| 구멍 직경 | 0.5 — 25 mm | 더 작은 구멍은 더 얇은 판과 더 미세한 공구가 필요합니다. |
| 판 두께 | 0.3 — 15 mm | 두꺼운 판은 특수 공구 또는 절단이 필요할 수 있습니다. |
| 개방 면적 | 5% — 70% | 구멍 형상 및 피치의 기능 |
| 표준 시트 크기 | 1000×2000 / 1220×2440 mm | 맞춤형 크기 및 네스팅 컷 가능 |
| 공차 | 구멍 Ø: ±0.05–0.2 mm; 피치: ±0.1–0.5 mm | 공구 및 QC 수준에 따라 다름 |
| 표면 마감 | 아연 도금, 분체 도장, 양극 산화, 연마 | 환경 선택 권장 |
음향 거동 및 복합 어셈블리
단일 천공 패널은 적당한 확산과 부분적인 에너지 손실을 제공합니다. 천공층을 흡수성 백킹(미네랄 울, 폼 또는 섬유 매트) 및 캐비닛 깊이와 결합하면 상당한 흡음이 달성됩니다. 흡수재 두께, 후면 캐비티 깊이 및 천공 개방 면적은 피크 흡수 주파수 및 대역폭을 결정합니다. 일반적인 설계 접근 방식: HVAC 또는 인클로저 응용 분야에서 중간 주파수 흡수를 목표로 20–80mm 후면 캐비티 위에 10%–25% 개방 면적의 천공 면을 사용합니다.
설치, 유지 관리 및 수명 주기 고려 사항
설치 친화적인 옵션에는 사전 드릴링된 장착 구멍, 공장 성형 보강 리브 및 캡티브 프레임이 포함됩니다. 외부 파사드 또는 해안 설치의 경우 316 스테인리스강 또는 강력한 코팅 시스템을 지정하고 자산 관리 계획에서 희생 유지 관리 주기를 제공하십시오. 일상적인 유지 관리: 육안 검사, 정기적인 청소(분사, 세척) 및 필요에 따라 재코팅. 수명 주기 비용에는 장기 유지 관리 절감 효과 대비 초기 재료 프리미엄이 포함되어야 합니다. 코팅은 단기 자본 지출 위험을 줄이지만 공격적인 환경에서는 정기적인 재코팅이 필요할 수 있습니다.
