제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 스틸 304/316, 탄소강, 알루미늄 | 구멍 모양: | 6 각형인 슬롯된 라운드, 스퀘어 |
|---|---|---|---|
| 구멍 직경: | 0.5mm – 25mm(맞춤형) | 시트 두께: | 0.3mm – 15mm |
| 열린 지역: | 5% – 70% | 표준 시트 크기: | 1220×2440mm, 1000×2000mm 또는 관례 |
| 표면 처리: | 아연 도금, 분말 코팅, 양극 산화 처리, 광택 처리 | 견본: | 무료로 |
| 강조하다: | 천공 와이어 메쉬 여과 패널,음향 천공 와이어 메쉬,정밀 천공 메쉬 패널 |
||

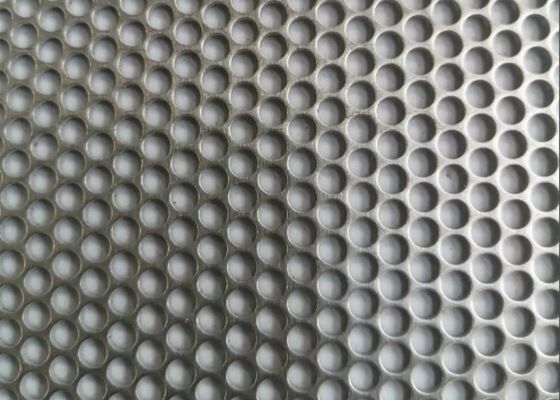

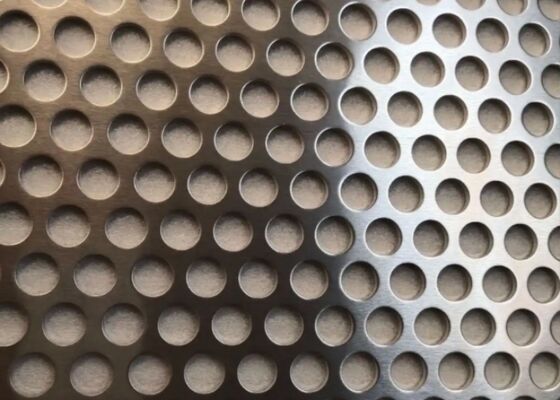

필터레이션 및 어쿠스틱 애플리케이션을 위한 정밀 뚫린 와이어 메시 패널
제품 개요
구멍이 뚫린 철망 (뚫린 잎) 은 균일한 구멍 격리를 만들기 위해 연속 금속 판에 기계적으로 뚫거나 레이저 / 주변 절단 구멍을 통해 생산됩니다.이 제조 기술은 구멍 기하학의 정확한 통제를 가능하게, 피치와 개방된 영역, 평면 강도를 유지하면서 반복되는 음향, 필터레이션, 공기 흐름 및 장식 성능을 제공합니다.전형적 인 비금속에는 부식 저항성을 위해 스테인레스 스틸이 포함됩니다., 구조용 탄소강, 가벼운 무게가 필요한 알루미늄.
사용자 정의
다양한 구멍 무늬가 제공됩니다~둥근, 사각형, 슬롯, 어긋나고, 캡슐 및 장식 모티브~각각은 개방 영역과 강도에 대한 다른 타협을 제공합니다.슬롯 및 단계화된 패턴은 더 큰 개방 영역과 더 나은 흐름 비율을 제공합니다.; 작은 둥근 구멍 격렬은 미세한 필터레이션과 음향 확산을 생성합니다.제조업체는 일반적으로 사전 설정 된 표준 패턴 (공개 된 피치 / 오픈 영역 테이블과 함께) 과 프로젝트 특정 구멍 레이아웃을위한 완전한 사용자 정의 도구를 제공합니다.
기술 데이터 표
| 항목 | 전형적인 범위 | 참고문서 |
|---|---|---|
| 소재 | SS 304 / 316, 탄소, 알 | 부식 및 강도 필요에 따라 선택하십시오. |
| 구멍 직경 | 0.5mm 25mm | 미세한 필터링에 사용되는 가장 작은 구멍. |
| 잎 두께 | 0.3mm 15mm | 구조판용 두꺼운 판; 음향/통풍용 얇은 판. |
| 오픈 영역 | 5% 70% | 패턴 & 피치에 따라 달라집니다. 아래 샘플 값을 참조하십시오. |
| 표준 크기 | 1000×2000, 1220×2440mm | 다른 크기는 요청에 따라 제공됩니다. |
| 전형적인 슬롯 예제 | 10×30mm 슬롯 → ~33~45% 개방면적 | 슬롯 패턴은 더 넓은 공간을 제공합니다. |
| 구멍을 뚫을 수 있는 최대 두께 | 최대 15mm (물질과 구멍에 따라) | 두꺼운 구멍이 뚫린 판은 특수 도구가 필요합니다. |
응용 예제
뚫린 철망은 HVAC 필터레이션 패널, 음향 배프 (흡수 뒷면과 결합), 장비 보호기, 기계 상자, 장식 표면, 햇빛 보호 스크린,그리고 산업용 스크린으로 대량 고체물질의 검사/분류이의 장점은 예측 가능한 공기 흐름 대 압력 하락 행동, 간편한 청소 / 유지 보수 및 환기와 강도와 함께 시야 / 사생활을 균형 잡을 수있는 능력입니다.고정밀 필터링용, 라미네이션 또는 캐스캐딩 다층 구멍 스테이지는 처리량을 높게 유지하면서 미세한 보유를 달성 할 수 있습니다.
품질 보장, 배달 및 지원
우리는 customer-specified 표준 (ASTM/ISO) 에 따라 차원 검사, 오픈 영역 검증, 표면 코팅 접착 테스트를 수행합니다. CAD 도면,샘플 패널 및 성능 테스트 보고서는 사전 주문 검증 중에 제공 될 수 있습니다.포장 옵션에는 가장자리를 보호하는 목재 팔렛과 바다 수출을 위한 증기 방지 포장품이 포함됩니다.
