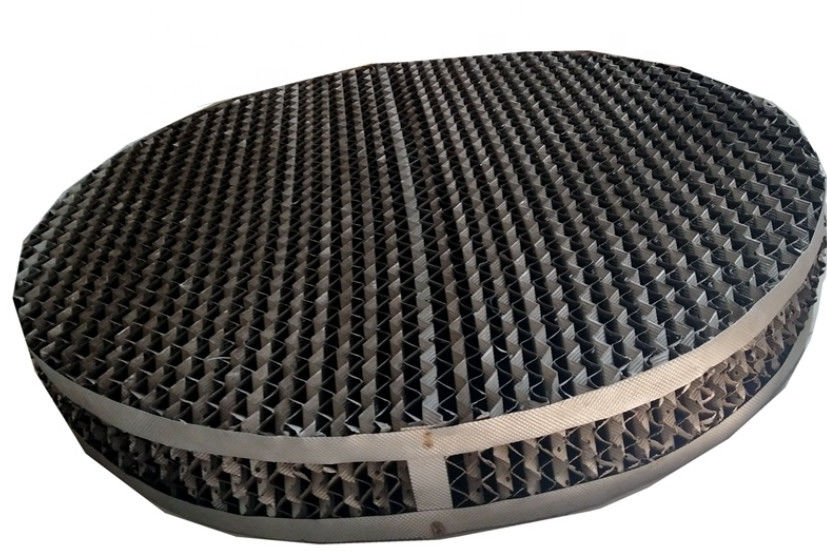

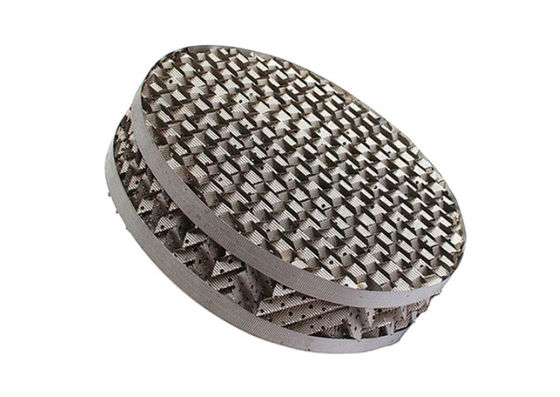

스테인리스 304 금속 물결 모양 500bx 증류탑 패킹

증류탑 500BX를 위한 스테인리스 304 금속 물결 모양 패킹


금속 천공 골판지 포장 설명

금속 구조 패킹은 타워의 균일한 기하학적 구조에 따라 배열되고 쌓이는 일종의 패킹입니다.전체 타워 섹션의 형상은 규칙적이고 대칭적이며 균일하며 기액 흐름 경로가 지정되어 채널 흐름 및 벽 흐름 현상을 줄이고 압력 강하가 매우 작을 수 있습니다.동일한 에너지 비용과 압력 강하에서 랜덤 패킹보다 더 많은 비표면적을 제공할 수 있으며 동일한 부피에서 더 높은 물질 전달 및 열 전달 효율을 달성할 수 있습니다.동시에, 구조의 균일성, 규칙성 및 대칭성으로 인해 랜덤 패킹과 동일한 비표면적을 가질 때 보이드 비율 및 플럭스가 더 크며 포괄적인 처리 능력은 트레이 타워 및 랜덤보다 훨씬 큽니다. 포장탑.타워 내부(기액 분배기 등)의 신중한 설계, 제조, 설치 및 작동 후에는 산업 증폭 효과가 명확하지 않습니다.최근 수십 년 동안 구조화 된 포장은 정밀 화학 산업, 향수 산업, 정유, 비료, 석유 화학 산업 및 기타 분야의 많은 타워에서 널리 사용되었습니다.우리 회사는 주로 두 종류의 금속 구조 포장, 골판지 오리피스 판 구조 포장 및 철망 구조 포장을 생산 및 공급합니다.

금속 천공 골판지 패킹세부 소개

금속 천공 골판지 패킹매개변수

금속 천공 골판지 패킹특징

1. 구조화된 패킹의 압력 강하가 크다.

구조화된 패킹에서 기체-액체 2상 막 접촉은 체 트레이에서 두 상의 기포 접촉과 다르기 때문에 패킹된 타워의 압력 강하는 체 트레이의 1/4에서 1/6에 불과합니다.예를 들어, 구조화된 패킹에 대한 타워의 작동 저항은 3.5-4.2kPa이고, 하단의 작동 압력은 35-45kPa에 불과하며, 하부 타워는 여전히 체 트레이 타워를 사용하고 있으며 작동 저항은 그렇지 않습니다. 변경되어 하부 타워의 작동 압력이 0.05~0.06 MPa, 일반적으로 0.44~0.48 MPa로 감소하여 공기 압축기의 샤프트 동력을 5%~7% 감소시킬 수 있습니다.

2. 구조화된 패킹 분리의 고효율

상부 컬럼의 작동 압력이 낮을수록 산소, 질소 및 아르곤의 분리, 특히 산소와 아르곤의 분리가 커집니다.일반적으로 산소의 추출율은 1%~3% 증가할 수 있으며 아르곤의 추출율은 5% 증가할 수 있습니다.10%, 연습은 공기 분리 장비의 산소 추출율이 99% 이상에 도달했으며 아르곤 추출율이 80% 이상에 도달했음을 입증했습니다.

증류탑의 추출 속도는 특히 아르곤의 추출 비율에 대해 상부 컬럼으로 유입되는 팽창 공기의 양에 크게 의존하므로 터보 팽창기의 등엔트로피 효율과 과급기의 과급이 지속적으로 개선됩니다.비율은 증류탑의 추출 속도를 높이는 열쇠입니다.

3. 일반 포장은 액체 보유 용량이 작습니다.

구조화된 충전 컬럼의 부피는 일반적으로 컬럼 부피의 1~6%에 불과하지만 체 컬럼의 보유 용량은 컬럼 부피의 8%~10%입니다.액체 보유 용량이 작다는 것은 액체가 짧은 시간 동안 타워에 머무르고 작동 압력 강하가 작아 가변 작업 조건의 작동에 유리하다는 것을 의미합니다.구조화된 패킹 타워는 40% ~ 120% 범위에서 설계할 수 있습니다.Shanggang No.5 Plant의 12000m3/h 공기 분리 공장 상부 타워의 산소 생산은 9000~14000mm3/h 범위 내에서 조정할 수 있으며 작동 부하 범위는 75%~117%에 불과합니다.

4. 일반 패킹 간격이 큽니다.

구조화된 패킹은 공극률이 95% 이상입니다.체 트레이 타워에서 오리피스 판 면적은 타워 단면의 80%를 차지하고 개구율은 8%~12%로 필러층의 공극률보다 훨씬 적습니다.동일한 하중에 대해 포장된 타워의 타워는 체 타워보다 작습니다.일반적으로 단면적은 체탑의 약 70%에 불과하므로 대규모 공기 분리 장비에 유리합니다.

5. 장치 시작 시간이 크게 단축됩니다.

공기 분리 장비의 시동 과정은 제품 출력 작동이 아니므로 시동 시간을 단축하는 것은 에너지를 절약하고 공기 분리 장비의 소비를 줄이는 방법 중 하나입니다.공기 분리 장비의 시작 시간은 팽창 기계를 산소 출력으로 시작하는 데 필요한 시간을 나타냅니다.포장 완료 후 정상 정류 중에 보유되는 액체의 양이 크게 줄어들고 공기 분리 플랜트의 가동 시간이 크게 단축됩니다.기존의 패킹을 상부 타워에 사용한 후, 정상 정류 시 보유하는 액체의 양이 크게 증가합니다.하강 후 공기 분리 플랜트의 가동 시간이 크게 단축되며 일반적인 가동 시간은 26~30시간에 불과합니다.

6. 아르곤 분획의 산소 함량은 약 90%입니다.

극저온 정류에 의해 1~2×10-4%로 직접 감소시키기 위해서는 정류 컬럼의 이론 단수는 약 180개, 체 플레이트 플레이트는 약 300개, 저항은 약 100kPa까지 필요합니다.당연히 미정제 아르곤은 타워 외부로 배출이 불가능하며 구조화된 패킹의 높이는 약 45m이다.저항은 14~16kPa에 불과하므로 전체 정류 아르곤 공정의 구현이 가능합니다.

금속 천공 골판지 패킹애플리케이션

1. 대기 정류 및 진공 정류, 금속 와이어 거즈 포장과 유사한 응용 분야 및 티타늄 또는 알루미늄 거즈 포장 요구와 같은 특수 기술.

2. 무작위 포장을 대체하고 일부 트레이 타워를 적절한 조건으로 개조합니다.

3. 저저항과 히트펌프를 이용한 증류가 요구되는 흡수.

프로덕션 쇼

회사 프로필

1. 귀하의 회사는 제조업체입니까 아니면 무역 회사입니까?
우리는 중국 안핑 카운티에 위치한 제조업체입니다.
2. 수출입 권리가 있습니까?
응 우리는 그래.우리 공장은 수출입 기업으로 인증되었습니다.
3. 지불 모드는 무엇입니까?
T/T, WESTERN UNION, L/C 또는 협상에 의해 사전에 30% 및 배달 전에 70%.
4. 포장은 어떻습니까?
우리는 일반적으로 내부에 플라스틱 재료를 포장한 다음 외부에 나무 상자를 포장했습니다.
5. 배송은 얼마나 걸립니까?
주문한 수량에 따라 주문 확인 후 보통 10-20일 소요됩니다.
6. 샘플을 사용할 수 있습니까?
예, 우리 회사에서 샘플의 작은 조각을 사용할 수 있습니다.
