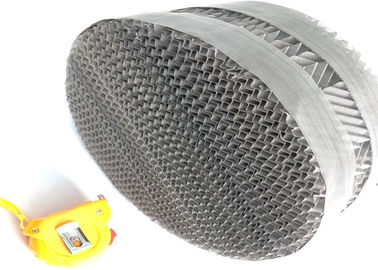

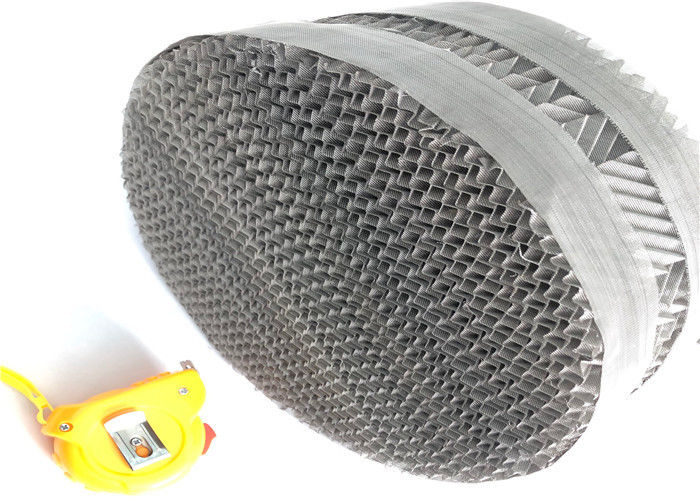

증류탑에서 SS 304 기체 액체 125Y 구조화된 패킹

기체 액체 125Y의 배급을 위한 SS 304 철사 거즈 구조화된 탑 패킹

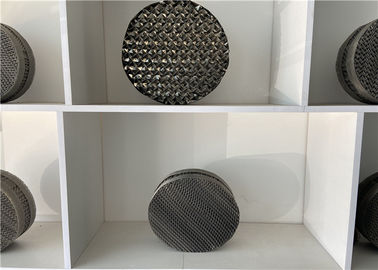

금속 구조 포장 소개

구조화된 패킹에는 니트 구조화된 패킹, 와이어 게이지 구조화 패킹, 금속 천공판 골판지 패킹이 포함됩니다.

구조 편직 패킹은 여러 가닥의 가는 와이어로 만들어지며 관형 패턴으로 함께 편직된 다음 주름을 잡고 감거나 층을 이루어 봉우리와 골의 3차원 구조를 제공합니다.다중 가닥 가는 와이어는 높은 표면적을 제공합니다.이 구조화된 패킹은 고순도 제품 증류 및 용매 및 부산물 회수와 같이 낮은 압력 강하로 높은 분리 효율을 요구하는 응용 분야에 적합합니다.

와이어 게이지 구조의 패킹은 균일하게 천공되고 주름진 판으로 압착되어 교대로 주름진 상태로 적층되는 특수 직조 와이어 거즈로 제조됩니다.이 구조는 친밀한 기체/액체 접촉을 촉진합니다.분리 효율이 높은 직조 구조의 패킹으로 제약 및 정밀 화학 제품에 사용됩니다.

금속 천공판 골판지 패킹은 표면에 채널 주름이 있는 천공판으로 만들어집니다.경사진 유로가 있는 개방형 구조를 형성하기 위해 인접한 시트에서 주름의 각도가 반전된 주름진 금속의 수직 시트로 형성됩니다.패킹은 고용량, 낮은 저항, 높은 물질 전달 효율 및 오염에 대한 강한 저항과 같은 장점이 있습니다.정류, 흡수 및 추출과 같은 단위 작업에 널리 사용됩니다.

1. 구조화된 패킹의 압력 강하가 크다.

구조화된 패킹에서 기체-액체 2상 막 접촉은 체 트레이에서 두 상의 기포 접촉과 다르기 때문에 패킹된 타워의 압력 강하는 체 트레이의 1/4에서 1/6에 불과합니다.예를 들어, 구조화된 패킹에 대한 타워의 작동 저항은 3.5-4.2kPa이고, 하단의 작동 압력은 35-45kPa에 불과하며, 하부 타워는 여전히 체 트레이 타워를 사용하고 있으며 작동 저항은 그렇지 않습니다. 변경되어 하부 타워의 작동 압력이 0.05~0.06 MPa, 일반적으로 0.44~0.48 MPa로 감소하여 공기 압축기의 샤프트 동력을 5%~7% 감소시킬 수 있습니다.

2. 구조화된 패킹 분리의 고효율

상부 컬럼의 작동 압력이 낮을수록 산소, 질소 및 아르곤의 분리, 특히 산소와 아르곤의 분리가 커집니다.일반적으로 산소의 추출율은 1%~3% 증가할 수 있으며 아르곤의 추출율은 5% 증가할 수 있습니다.10%, 연습은 공기 분리 장비의 산소 추출율이 99% 이상에 도달했으며 아르곤 추출율이 80% 이상에 도달했음을 입증했습니다.

증류탑의 추출 속도는 특히 아르곤의 추출 비율에 대해 상부 컬럼으로 유입되는 팽창 공기의 양에 크게 의존하므로 터보 팽창기의 등엔트로피 효율과 과급기의 과급이 지속적으로 개선됩니다.비율은 증류탑의 추출 속도를 높이는 열쇠입니다.

3. 일반 포장은 액체 보유 용량이 작습니다.

구조화된 충전 컬럼의 부피는 일반적으로 컬럼 부피의 1~6%에 불과하지만 체 컬럼의 보유 용량은 컬럼 부피의 8%~10%입니다.액체 보유 용량이 작다는 것은 액체가 짧은 시간 동안 타워에 머무르고 작동 압력 강하가 작아 가변 작업 조건의 작동에 유리하다는 것을 의미합니다.구조화된 패킹 타워는 40% ~ 120% 범위에서 설계할 수 있습니다.Shanggang No.5 Plant의 12000m3/h 공기 분리 공장 상부 타워의 산소 생산은 9000~14000mm3/h 범위 내에서 조정할 수 있으며 작동 부하 범위는 75%~117%에 불과합니다.

4. 일반 패킹 간격이 큽니다.

구조화된 패킹은 공극률이 95% 이상입니다.체 트레이 타워에서 오리피스 판 면적은 타워 단면의 80%를 차지하고 개구율은 8%~12%로 필러층의 공극률보다 훨씬 적습니다.동일한 하중에 대해 포장된 타워의 타워는 체 타워보다 작습니다.일반적으로 단면적은 체탑의 약 70%에 불과하므로 대규모 공기 분리 장비에 유리합니다.

5. 장치 시작 시간이 크게 단축됩니다.

공기 분리 장비의 시동 과정은 제품 출력 작동이 아니므로 시동 시간을 단축하는 것은 에너지를 절약하고 공기 분리 장비의 소비를 줄이는 방법 중 하나입니다.공기 분리 장비의 시작 시간은 팽창 기계를 산소 출력으로 시작하는 데 필요한 시간을 나타냅니다.포장 완료 후 정상 정류 중에 보유되는 액체의 양이 크게 줄어들고 공기 분리 플랜트의 가동 시간이 크게 단축됩니다.기존의 패킹을 상부 타워에 사용한 후, 정상 정류 시 보유하는 액체의 양이 크게 증가합니다.하강 후 공기 분리 플랜트의 가동 시간이 크게 단축되며 일반적인 가동 시간은 26~30시간에 불과합니다.

6. 아르곤 분획의 산소 함량은 약 90%입니다.

극저온 정류에 의해 1~2×10-4%로 직접 감소시키기 위해서는 정류 컬럼의 이론 단수는 약 180개, 체 플레이트 플레이트는 약 300개, 저항은 약 100kPa까지 필요합니다.당연히 미정제 아르곤은 타워 외부로 배출이 불가능하며 구조화된 패킹의 높이는 약 45m이다.저항은 14~16kPa에 불과하므로 전체 정류 아르곤 공정의 구현이 가능합니다.

금속 구조 포장 응용

• 정밀화학.
• 용매 회수.
• 화학 제품 정제.
• 대기정류.
• 진공 정류.
