SS 304는 가스 액체의 배급을 위한 구축한 포장 250Y 500Y를 금속을 붙입니다

SS 304는 가스 액체 250Y 500Y의 배급을 위한 구축한 패킹을 금속을 붙입니다

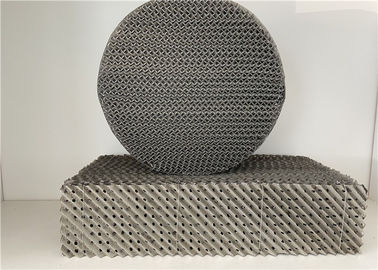

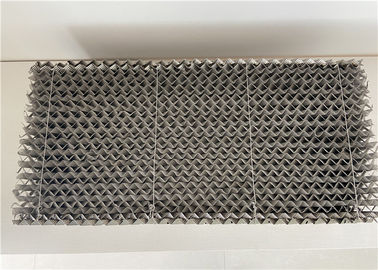

금속에 의하여 구축되는 포장 패킹 소개

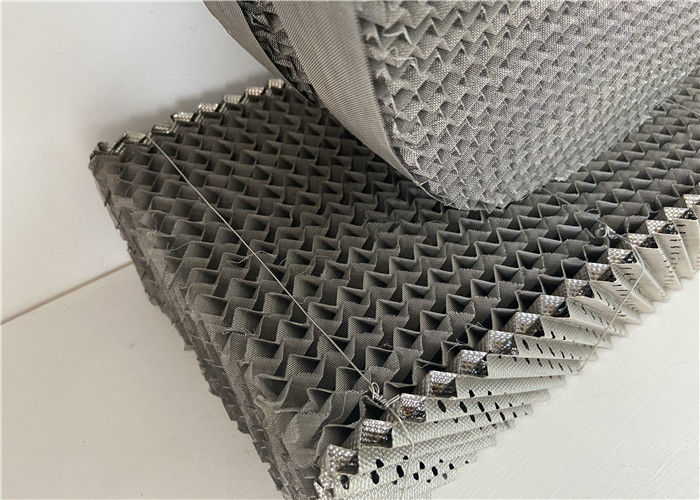

구축한 패킹을 만들고 수로 파형을 가진 관통되는 판으로 표면에, 남아 있습니다 금속 와이어 가제 패킹의 구조 특징에 금속을 붙이십시오.

금속 구조 탑 패킹은 질량 전달 효율성을 증가하는 획일한 액체 배급과 표면 젖음 능력을 강화합니다. 구축한 패킹을 있습니다 특정한 표면 크고, 빈 비율 최고와 무게 빛의 특징이 금속을 붙이십시오; 작고 일정한 경로 경사를, 압력 강하 낮은것 가스를 발산하십시오; 좋은 광선 유포, 충분한 가스 액체 접촉.

금속에 의하여 구축되는 포장 신청

1.Sea 물 공기 제거 장치

2.Waste 가스 perification, 건조 및 가스의 수용성 용매 absorbors

3.HCL와 H2S 생산

4.Air 별거

5.Strippers

6.Vacuum와 대기 원유 fractionator

7.Negative 압력, 정상적인 압력 및 여압 가동

8.Liquid 적출

9.Ethylene 물은 탑을 냉각합니다

금속에 의하여 구축되는 포장 이점

1. 구축한 패킹의 압력 강하는 뜻깊습니다

구축한 패킹에 있는 2단계 막 접촉이 체 쟁반에 있는 2 단계, 포장한 탑의 압력 강하의 포입 접촉과 다릅니다 가스 액체부터 단지 1/4에서 체 쟁반의 1/6는. 예를 들면, 구축한 패킹에 탑의 작동 저항은 3.5-4.2 kPa입니다, 바닥에 운영 압력은 단지 35-45 kPa입니다, 더 낮은 탑은 체 쟁반 탑을 사용하여 아직도 아직도 이고, 작동 저항은 바뀌지 않습니다, 그래서 더 낮은 탑의 운영 압력은 0.05~ 0.06 MPa, 일반적으로 0.44에서 0.48 MPa로 대응하게 공기 압축기의 갱구 힘이 5%에서 7% 씩 감소될 수 있다 그래야, 감소됩니다.

2. 구축된 포장 별거의 고능률

더 낮은 위 란의 운영 압력, 더 중대하고 산소의 별거, 산소의 질소 및 아르곤, 특히 별거 및 아르곤. 일반적으로, 산소의 적출 비율은 1%에서 3% 씩 증가되골, 아르곤의 적출 비율은 5%. 10% 씩 증가될 수 있습니다, 공기 별거 장비의 산소 적출 비율이 99% 이상 도달했다는 것을 증명을 연습은, 아르곤의 적출 비율은 80% 이상 도달하고.

증류법 란의 적출 비율은 아르곤의 적출 비율을 위한 위 란에, 특히 들어가는 확장 공기 양에 대부분은 달려 있습니다, 그래서 turboexpander의 등엔트로피 효율성 및 과급기의 과급은 지속적으로 개량됩니다. 비율은 증류법 란의 적출 비율 증가에 열쇠입니다.

3. 일정한 패킹에는 작은 액체 보유 용량이 있습니다

구축한 포장한 란의 양은 체 란의 보유 용량은 8%에서 탑부피의 10%인 그러나, 일반적으로 단지 1%에서 탑부피의 6%입니다. 작은 액체 보유 용량은 액체가 탑에서 단기간에 체재하고 변하기 쉬운 근무 조건의 가동에 유리한 운영 압력 하락이 작다는 것을 의미합니다. 구축한 포장 탑은 40%에서 120%년의 범위 안에 디자인될 수 있습니다. Shanggang 아니오 5 식물의 12000m3/h 공기 별거 식물의 위 탑의 산소 생산은 9000~14000mm3/h의 범위 안에 조정될 수 있고, 작동 짐 범위는 단지 75%~117%입니다.

4. 일정한 패킹 간격은 큽니다

구축한 패킹에는 빈 비율이의 95% 있습니다. 체 쟁반 탑에서는, 오리피스판 지역은 탑 단면도의 80%의 비율이고, 오프닝 비율은 충전물 층의 빈 비율 보다는 더 적은 멀리 있는 12%입니다, 8%. 동일한 짐을 위해, 포장한 탑의 탑은 체 탑 보다는 더 작습니다; 일반적으로 단면적은 대규모 공기 별거 장비를 위해 유리한 체 탑의 단지 대략 70%입니다.

5. 장치 시동 시간은 매우 단축됩니다

공기 별거 장비의 시작 과정은 제품 산출 가동이 없습니다, 그래서 시작 시간을 단축하는 것은 에너지를 절약하고 공기 별거 장비의 소비를 감소시키는 방법의 한개 입니다. 공기 별거 장비의 시작 시간은 산소 산출에 확장 기계를 가동할 것을 요구된 시간을 나타납니다. 패킹의 완료 후에, 정상적인 개정 도중 붙들린 액체 양은 매우 감소되고, 공기 별거 식물의 시동 시간은 매우 단축됩니다. 전통적인 패킹이 위 탑에서 이용된 후에, 정상적인 개정 도중 붙들린 액체 양은 매우 증가시킵니다. 하강 후에, 공기 별거 식물의 시동 시간은 매우 단축되고, 일반적인 시동 시간은 단지 26 30 시간이 걸립니다.

6. 아르곤 조각에 있는 산소 함유량은 대략 90%입니다.

저온 개정에 의하여 1~2×10-4%로 직접, 180 조각 대략 개정 란 필요 감소시키기 위하여, 300 조각 대략 체판 판 필요, 및 저항의 이론 단수는 대략 100 kPa까지 입니다. 분명히, 조잡한 아르곤은 그것 탑의 외부를 출력하게 불가능합니다 이고, 구축한 패킹의 고도는 대략 45m입니다. 저항은 단지 14에서 16 kPa입니다, 그래서 가득 차있는 개정 아르곤 과정의 현실화는 가능합니다.
